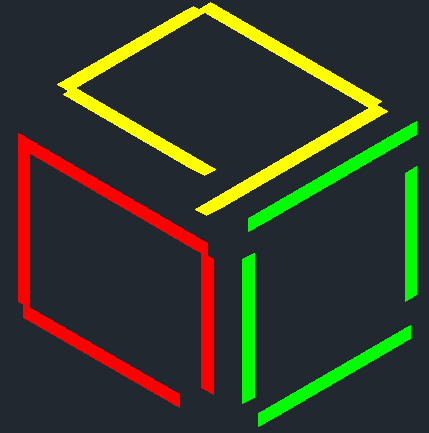

ทางออกของเรื่องนี้วิธีหนึ่งคือ เขียนเส้นโพลีไลน์ที่มีความหนาเป็นศูนย์ แทนถึงขอบเขตของเส้นแบบมีความหนาก่อน โดยให้เส้นทั้งสี่นี้ทำมุมให้ถูกต้อง แล้วจึงค่อยลง Hatch ที่ pattern=SOLID ลงไป
การป้อนจุดยอดของ Polyline ที่เป็นกรอบนี้ เป็นเรื่องยุ่งยากพอสมควรทีเดียว
คลิกจุดแรก | @Lมุม30 | @Wมุม150 | @Lมุม210 | Close
เพื่อลดขั้นตอนงานเช่นนี้จึงได้พัฒนา LISP ชื่อ LISO ช่วยเขียนเส้นลักษณะนี้ โดยคำสั่งจะตรวจจับระนาบ ISOMETRIC ขณะนั้น และคำนวณค่ามุมป้อนให้เอง มีพรอมต์เป็น
Command: LISO
Developed by S.Chatchawal, schatchawal@gmail.com
Line width: <0.3> <ความกว้างเส้น>
First point: <จุดแรก>
Second point: <จุดสอง>
First point: <วนถามจุดแรกของเส้นถัดไป ถ้าต้องการจบกด ENTER>
ผู้สนใจสามารถอีเมลมารับไปใช้ได้
